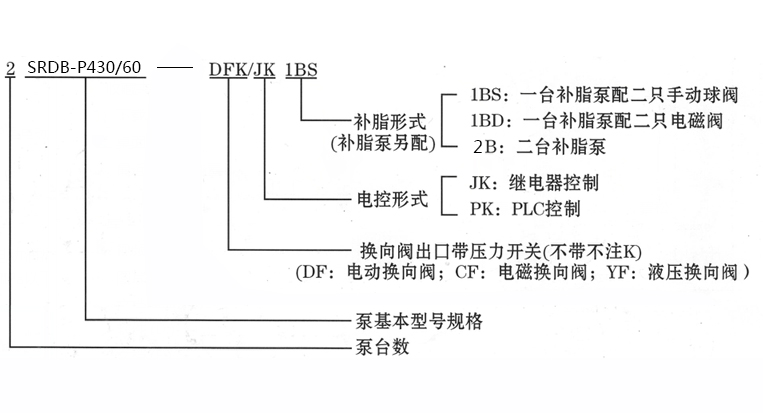

一、型號說明：

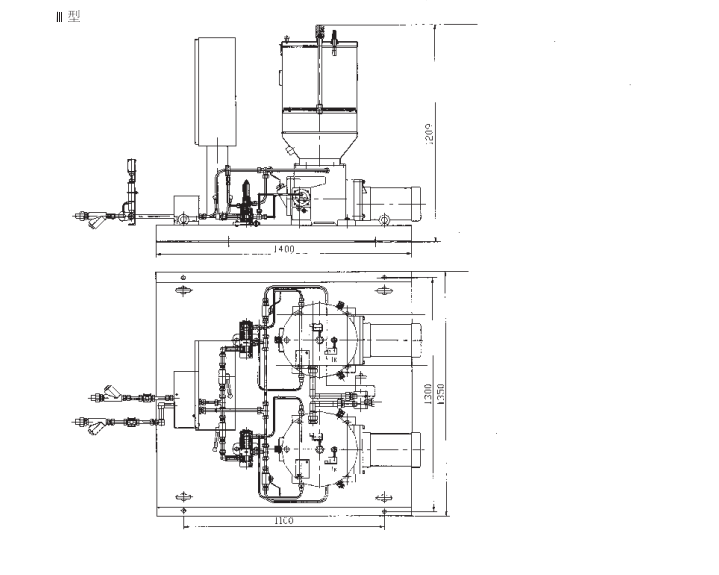

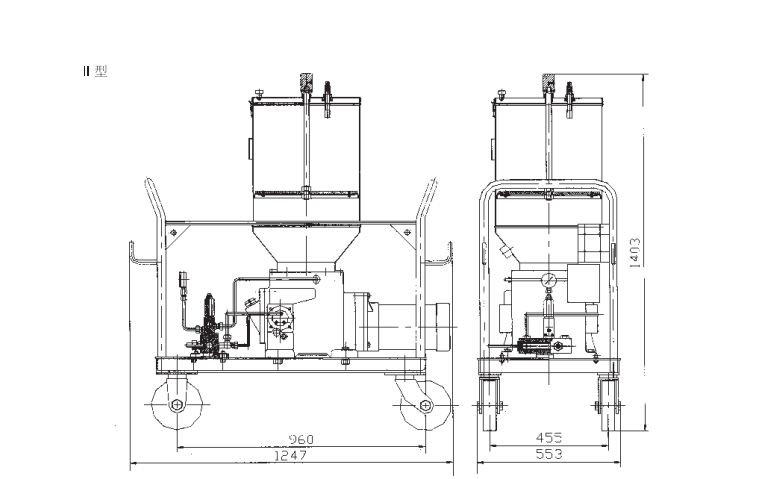

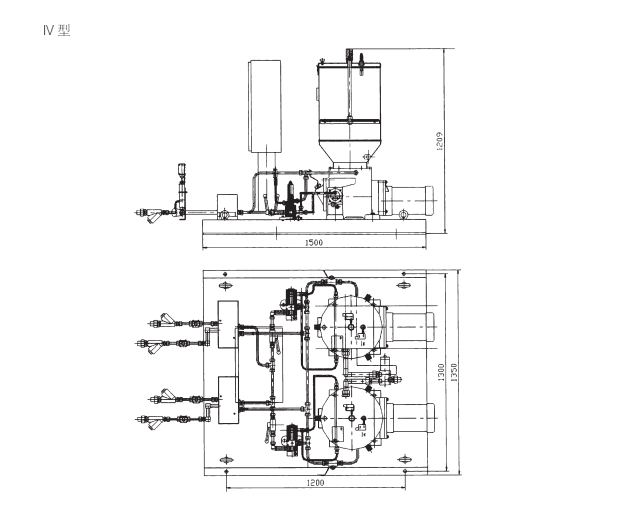

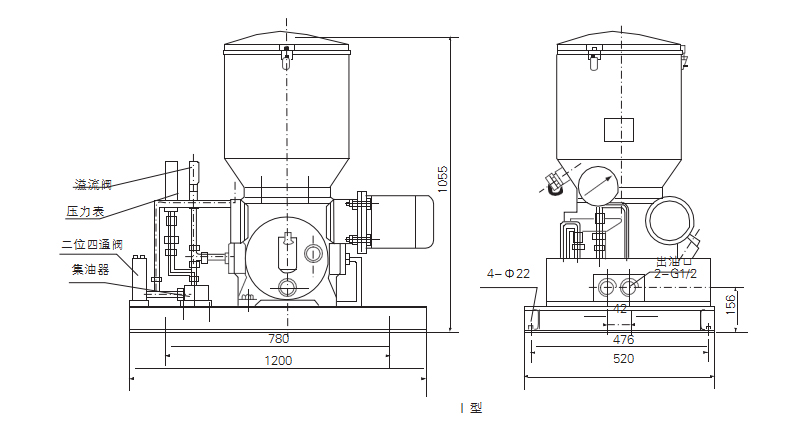

二、外形尺寸

??

? ? ??

? ? ? ??

三、使用說明

1、潤滑泵應垂直安裝和固定在便于維修和灰塵較少的地方，并注意環境溫度是否適合泵的工作溫度范圍-20

℃~+65℃；

2、泵盡可能安裝在潤滑系統中心位置，縮短系統配管長度，保持壓力降。以保障泵產生足以克服潤滑點背壓的壓力；

3、電動機須按順時針方向旋轉；

4、需要使用干凈的潤滑脂，因為含有雜質的潤滑劑往往是泵和系統產生故障的主要原因。向貯油桶內補充潤滑劑需要使用電動加油泵從電動潤滑泵補脂口加入。泵在填充潤滑脂前，先加些潤滑油，因為潤滑油流動性好，會充滿 的部位，有利于排除空氣。如有的潤滑部位不能使用潤滑油，那么泵需要運轉至無空氣存在的潤滑脂到達管道末端為止；

5、泵使用前需要向減速箱內加注50#機械油到油標規定位置；

6、管道，異常是從給油器到潤滑點的管道及被潤滑部位的軸承都要事先充滿潤滑油，然后再進行安裝；

7、該系列電動潤滑泵為室內安裝型，在室外或環境惡劣的場合使用時，需要采取防護措施。

六、訂貨注意

1、訂貨SRDB-P(FHRB-P)型系列電動潤滑帶小車裝置，需要在合同中注明所配膠管長度及電纜長度。不注明的按膠管5米供貨；

2、用戶如有其他特殊要求及說明應在合同中注明，本公司代為設計制造。

SRDB-(FHRB-P)電動潤滑泵一種由電機直接驅動，通過蝸輪蝸桿減速再由偏心連桿機構帶動雙柱塞雙泵缸壓油元件，而排出潤滑劑的單出口電動潤滑泵。

適用于公稱壓力40MPa以下的單、雙線干、稀油潤滑系統中，作為供送潤滑劑的輸送裝置；本型電動潤滑泵經組合成不同功能的電動潤滑泵裝置；選擇范圍廣，方便用戶隨時選用。
