手動潤滑泵是一種人力板動手柄操作排出潤滑劑的小型潤滑泵，可直接安裝于機器的壁板或機架上。基本型可直接與單線分配器組成手動單線集中潤滑系統；基本型配上換向閥與雙線分配器組成手動雙線終端式集中潤滑系統。

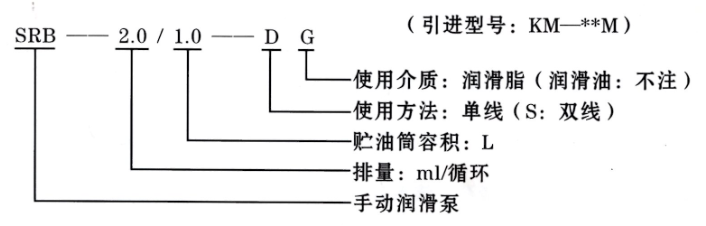

型號說明

使用說明

    1、手動潤滑泵應垂直安裝在通風、透光、操縱方便的室內，室外安裝使用時，需要增設防護罩。其安裝位置需要保障能使操縱手柄自由擺動，同時指示桿上方應有足夠的空間，以便指示桿能自由伸出，同時能方便地向貯油器中加注潤滑脂。

    2、貯油器指示桿至下位時應及時補脂，在低油位時不許操縱手柄運動。

    3、加潤滑脂需要用加油泵從手動泵加油口注入，嚴禁揭開貯油器筒蓋加油，防止雜質及空氣混入，致使油泵不能正常工作。加入的潤滑脂針人度不低于265( 25℃，150g) l/lOmni。

    4、起動前把排氣閥芯旋松些，然后扳動手柄直至排氣閥芯冒出無氣泡的潤滑脂為止，再旋緊之，以消除由于空氣混入泵內影響正常工作。

    5、泵使用壓力不許超過泵的公稱壓力。

    6、安全保險片不允許二片重疊使用，不允許采用其它材料代用。

    7、操作方法：

    單線型：

    a、將回油指示器的指示桿推進。

    b、擺動手柄前后運動，壓力表指針波動變動，證明系統分配器在給油動作。

    c、回油指示器的指示桿全部冒出，證明系統分配器已完成一個給油循環。

    d、將回油指示器的指示桿推進為下一個循環作準備。

    雙線型：

    a、將換向閥手柄扳至左位，主管路I供油，主管路ll卸荷。

    b、擺動手柄前后運動，壓力表指針波動變化，證明系統分配器在給油動作。

    c、泵上壓力表指示壓力值上升并保持穩定，證明系統分配器第一周7期動作完畢。

    d．操縱換向閥手柄至右位，主管路n供油，主管路I卸荷。按2、3條進行操作，完成系統一個循環動作。

    e、將換向閥換向，卸除管路II壓力，為下一個循環準備。
