雙線分配器設有左右側二處進油口，出油根據結構不同可分為單向出油和雙向出油二種，標準形式均帶有油量調節裝置，在高溫等特殊工作條件下可不配帶油量調節裝置。

雙線分配器適用于雙線式干油集中潤滑系統中，作為一種計量給油裝置，通過二條供油管交互壓送潤滑劑的壓力動作，實現各個雙線分配器的定量給油。

二、技術參數、外形尺寸

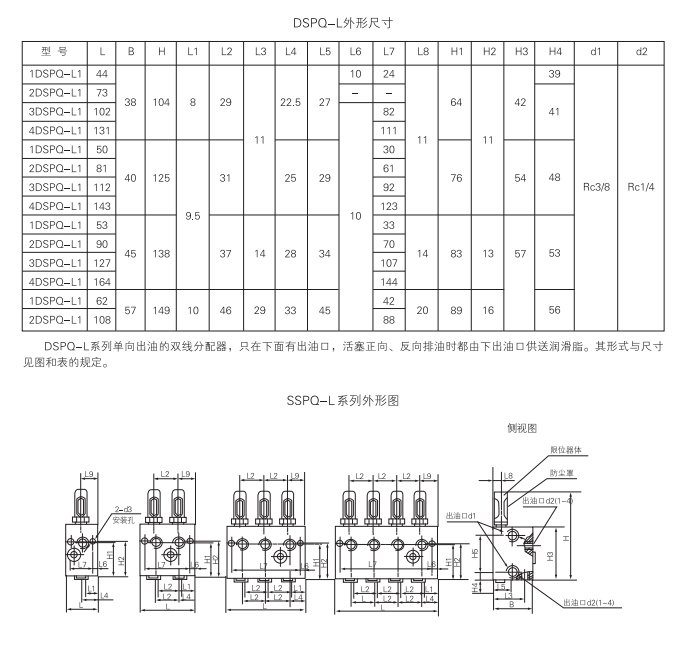

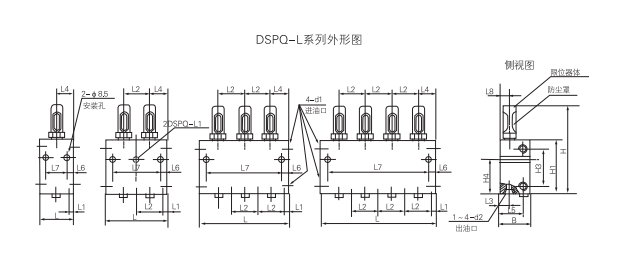

SDPQ-L系列（注：損失量是指推動導向活塞需要的流量）

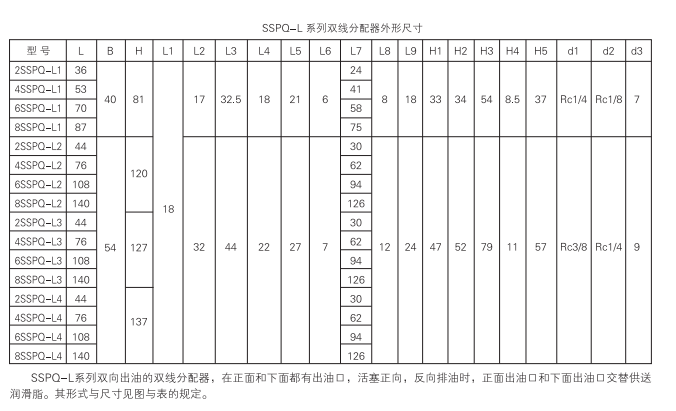

SSPQ-L 系列：(注：損失量是指推動導向活塞需要的流量)。

DSPQ-L和SSPQ-L系列分配器使用介質為錐入度265（25℃，150g）1/10mm 潤滑脂（NLGI0#～1#）或粘度等級大于N68的潤滑油。使用環境溫度為-10℃～80℃;介質為潤滑油時，可在10MPa 壓力下使用。

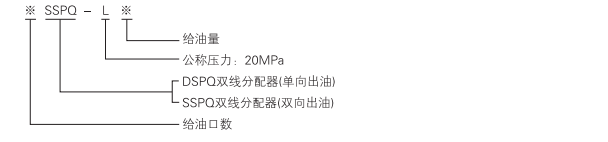

三、型號說明

四、動作說明

雙線分配器有兩個進油口，分別與5a.5b供油管連接，當其中一條由潤滑泵供油時，另一條則向貯油器開放。

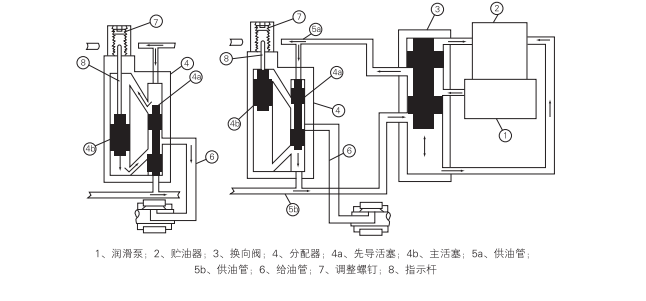

如上圖所示，由泵壓送來的潤滑脂，經供油管5a輸送至分配器4，進入先導活塞4a上部加壓，將先導活塞4a壓下，此時下部與供油管5b連通卸荷。隨著先導活塞4a的下移，使主活塞4b上腔與先導活塞上腔連通，主活塞下腔與出油口連通，供送的潤滑劑進入主活塞上腔，推動主活塞下移，將其下腔的潤滑劑經給油管6壓送到潤滑點，完成一周期的給油動作。
切換至供油管5b供油開始第二個周期的給油動作，分配器活塞按相同的順序反向進行前述動作。
分配器每口給油口由主活塞4b的直徑和行程確定，通過調節調整螺釘7，改變主活塞4b的行程，可實現規定范圍的油量調節。
SSPQ-L系列分配器動作原理同上，供油管5a、5b分別供油一次其下部和正面給油口分別排油一次。

六、常見故障及排除方法
1、分配器不動作。
檢查供油管有否壓力油輸送，潤滑點是否阻塞，給油管是否被壓扁；分配器內是否進入雜質致使活塞孔拉毛等。查明后排除即可。

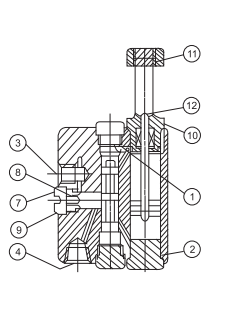

2、限位器體指示桿處漏油。
拆下限位器 換新的油封，可能是油封庫存或使用時間過長老化或超過規定的使用環境溫度，查明后 換。

七、訂貨說明
1、分配器安裝使用環境溫度＞ 80℃的需要在訂貨合同中注明，以便供貨時使用耐高溫油封。
2、SSPQ（DW）型分配器對應出口均需合并時，訂貨時在SSPQ 后加注下標即SSPQ1 或DW- ※※ H；不合并時最后的“H”不帶。
