KS系列雙線分配器(20MPa)
產品介紹
雙線分配器設有左右側二處進油口，出油根據結構不同可分為單向出油和雙向出油二種，標準形式均帶有油量調節裝置，在高溫等特殊工作條件下可不配帶油量調節裝置。
雙線分配器適用于雙線式干油集中潤滑系統中，作為一種計量給油裝置，通過二條供油管交互壓送潤滑劑的壓力動作，實現各個雙線分配器的定量給油。
產品描述
二、技術參數
| 型 號 | 出油口數 | 公稱壓力MPa | 給油mL/循環 | 調整螺釘每轉一圈調整量ml | 重量kg |
| KS-31 | 1 | 20 | 0.2-1.2 | 0.06 | 0.8 |
| KS-32 | 2 | 1.4 | |||
| KS-33 | 3 | 1.8 | |||
| KS-34 | 4 | 2.3 | |||
| KS-41 | 1 | 0.6-2.5 | 0.10 | 1.0 | |
| KS-42 | 2 | 1.9 | |||
| KS-43 | 3 | 2.7 | |||
| KS-44 | 4 | 3.2 | |||
| KS-51 | 1 | 1.2-5.0 | 0.15 | 1.4 | |
| KS-52 | 2 | 2.4 | |||
| KS-53 | 3 | 3.5 | |||
| KS-54 | 4 | 4.6 | |||
| KS-61 | 1 | 3.0-14.0 | 0.68 | 2.4 | |
| KS-62 | 2 | 4.2 | |||
| KS-62-1 | 1 | 6.0-28.0 | 4.2 |
適用介質為錐入度不低于295（25℃，150g）1/10mm潤滑脂（NLGI0#～1#）或粘度等級大于N68的潤滑油；使用環境溫度為-10℃～+80℃，使用介質為潤滑油時，可在10MPa壓力下使用。
三、型號說明

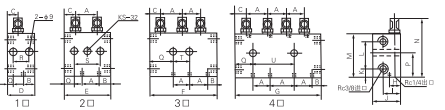

| 四、外形尺寸
|
| 型號 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | P | Q | R | S | T | U |
| KS-31 | - | 8 | 21.5 | 44 | - | - | - | 10 | 26 | 38 | 11.5 | 42 | 65 | 101.5 | 39 | 10 | 24 | - | - | - |
| KS-32、KS-33、KS-34 | 29 | 8 | 21.5 | - | 73 | 102 | 131 | 10 | 26 | 38 | 115 | 42 | 65 | 101.5 | 41 | 36.5 | - | - | 29 | 58 |
| KS-40 | 32 | 9 | 24 | 49 | 81 | 113 | 145 | 10.5 | 28.5 | 40 | 11 | 54 | 76 | 126 | 48 | 10.5 | 28 | 60 | 91 | 123 |
| KS-50 | 37 | 9 | 25.5 | 53 | 90 | 127 | 164 | 12 | 33 | 45 | 13 | 57 | 83 | 136 | 53 | 10 | 33 | 70 | 107 | 144 |
| KS-60 | 46 | 10 | 29 | 62 | 108 | - | - | 20 | -45 | 57 | 16 | 57 | 89 | 151 | 56 | 10 | 42 | 88 | - | - |
KS-32的安裝孔只有一個，KS-62-1的尺寸同KS-62，但B尺寸位置的出油口無。
五、訂貨須知
分配器安裝使用環境溫度在-10℃～+80℃以外的需要在訂貨合同中注明，以便供貨時使用耐低、高溫油封。
