二、形式和尺寸

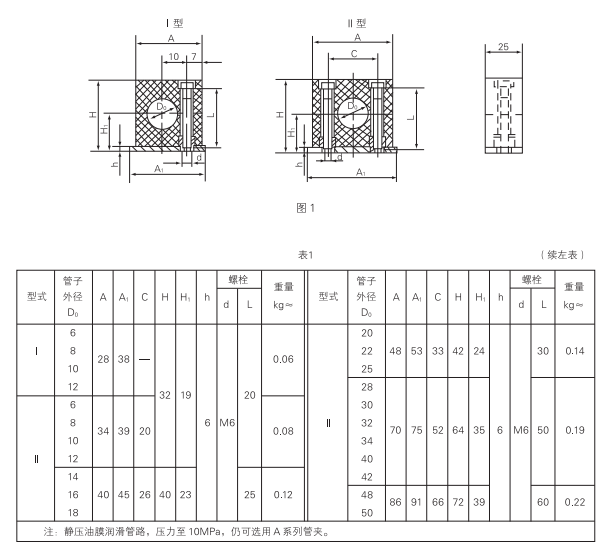

1.1 A系列管夾的型式和尺寸見圖1和表1。

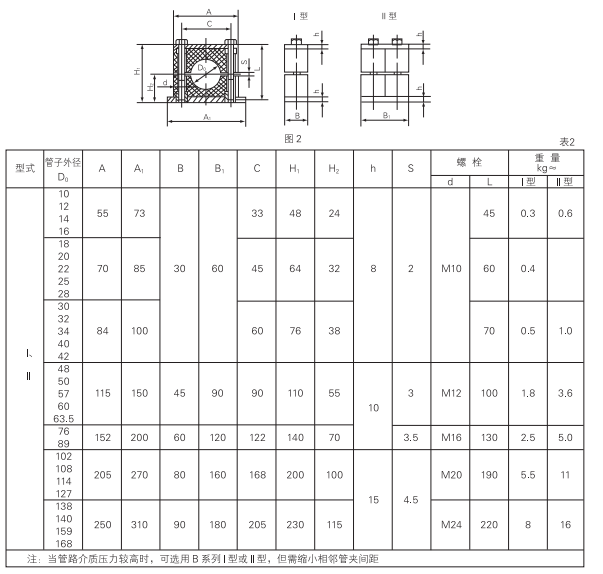

1.2 B 型管夾的型式和尺寸見圖2 和表2

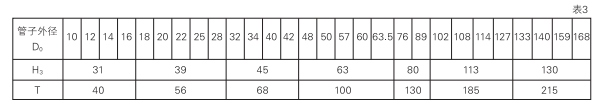

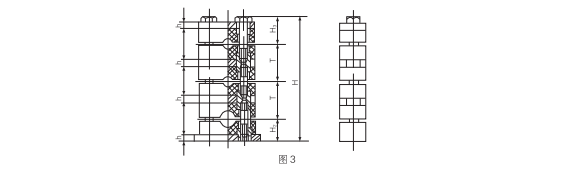

1.2.1 B 型系列Ⅰ型組合安裝夾的型式和尺寸見圖3 和表3。
a）同一外形尺寸的B 型系列Ⅰ型管夾，可疊壘成組成安裝，但最多不超過5 根管子。

b)尺寸計算 H=H2+H3+（N-1）·T
式中：N ——管子根數：
T ——相鄰管距（見表3），mm；
H2、H3見表2和表3
◎注：組合安裝管夾的每組重量可近似按（N-0.5）乘以表2中的單件重量。
2.1 標記說明
A 系列Ⅰ型、管子外徑為12mm的塑料管夾：
塑料管夾A（Ⅰ）12 JB/ZQ4008-97
B 系列Ⅱ型、管子外徑為28mm 的塑料管夾；
塑料管夾B（Ⅱ）28 JB/ZQ4008-97
B 系列Ⅰ型組合疊裝、管子外徑為22mm的3根、管子外徑為28mm的2根的塑料管夾；
塑料管夾B（Ⅰ）22×3-28×2JB/ZQ4008-97

三、管夾承載能力
（A1，A2 及圖A1，圖A2)

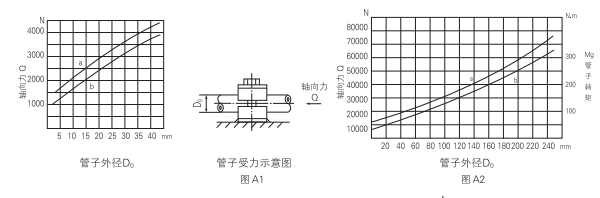

A1 表示方法：管夾承受管子軸向力的能力大小，用曲線圖表示。
A2 具體內容：圖A1 用于“A 系列管夾”；圖A2 用于“B 系列Ⅰ型管夾”。a 曲線表示管夾與管子處于“靜摩擦狀態”時，管子外徑尺寸與管夾承受管子軸向力的函數關系。b曲線表示管夾與管子處于“動摩擦狀態”時，管子外徑尺寸與管夾承受管子軸向力及轉矩的函數關系。

四、安裝說明(B1～B3) B1 管夾底板采用焊接法固定在焊接板、鋼梁、軌道上。應注意焊接板、鋼梁、軌道的固定需要牢靠，其所受負荷要保持在允許范圍內（參考圖A1、A2） B2 安裝時，相鄰管夾的間距，應保持在1-3m 的距離。 B3 管路安裝時，在彎管處其弧形部分之后，就應安裝管夾。（見圖B1）。
