24EJF-P型（原SA-V 型）二位四通換向閥是一種采用直流電機驅動閥芯移動，以開閉供油管道或轉換供油方向的一種集成化的換向控制裝置；即使在惡劣的工作條件下（如低溫或高粘度油脂），動作仍相當靠譜。

該閥適用于公稱壓力為40MPa以下的干、稀油集中潤滑系統以及液壓系統的主支管路中，同時也可作二位四通，二位三通和二位二通三種型式使用。

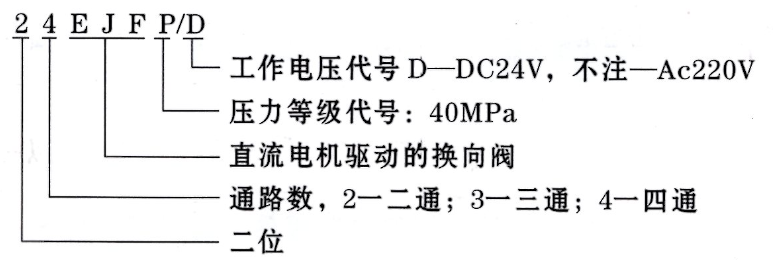

型號說明

使用說明

? ? l、該閥應安裝在系統被控主、支管路的前端，且位于通風、干燥便于檢查及周圍無運動機構干涉的部位。

? ? 2、當作二位二通使用時，須把出油口“B”和回油口“R”封堵。

? ? 3、當作二位三通使用時，須把出油口“B”封堵。

? ? 4、被控管線的壓力油端需要與閥的“P”口連接。

? ? 5、按以下接線圖中端子編號與電氣控制箱的控制回路對應端子相連接。

? ? 6、若通入電信號閥不工作應首先檢查保險絲有否燒壞，而后檢查線腳焊錫有否脫落或接線松動等故障。

動作說明

? ? 該閥主要由直流電機，限位開關、換向閥體，整流變壓器裝置等件安裝于同一底板上置防護罩殼內組成。

? ? 系統中的電控箱發出換向信號（系統末端壓差開關發出）使直流電機作旋轉運動，并通過偏心輪帶動滑芯作直線往復運動。當滑芯從一端到另一端到達所需要的換向位置時，滑芯端部的擋板觸動限位開關動作，發出電信號至電控箱，責令直流電機停止旋轉，完成了換向過程。

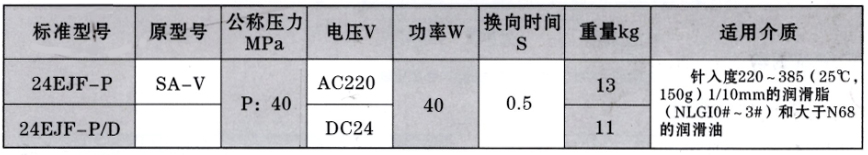

技術參數

使用介質為錐入度不低于220（25℃，150g）1/10mm的潤滑脂（NLGI0#～3#）或粘度等級大于N68的潤滑油，工作環境溫度為-20℃～80℃。?

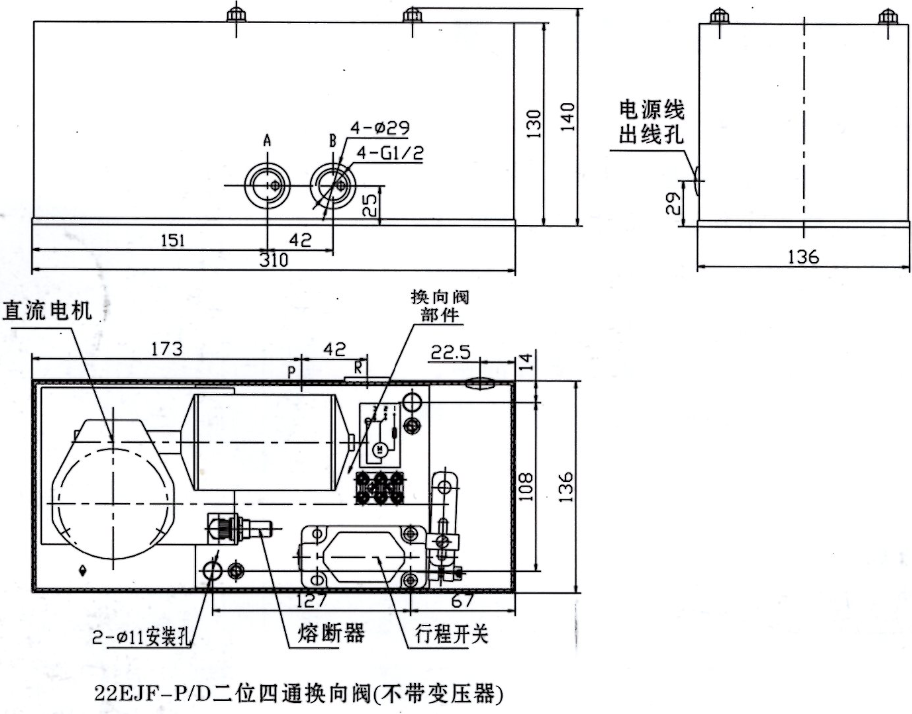

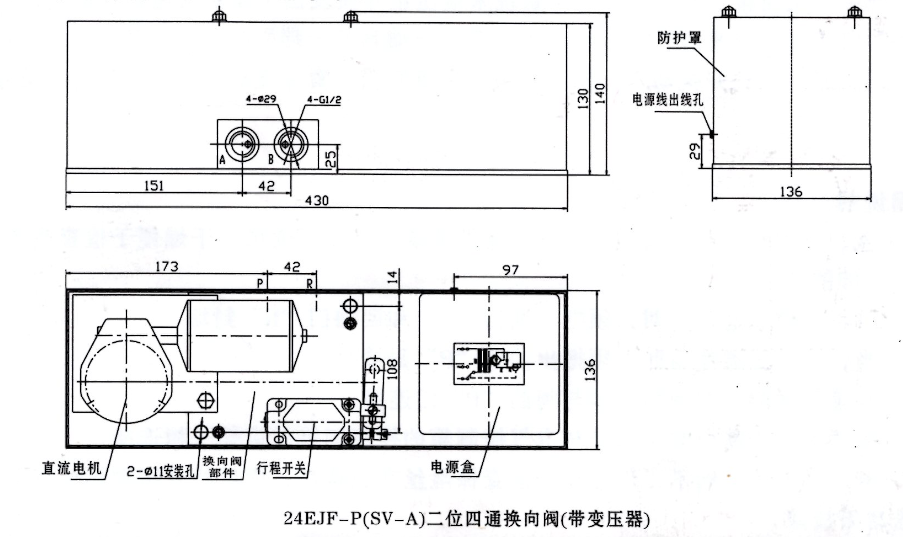

外形尺寸

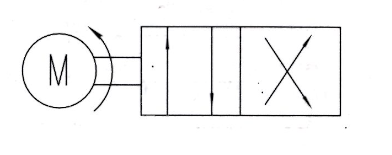

圖形符號

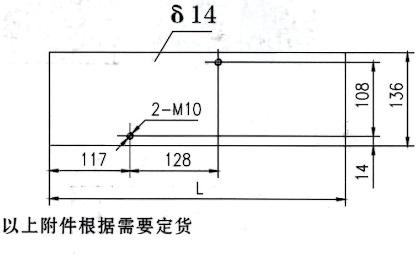

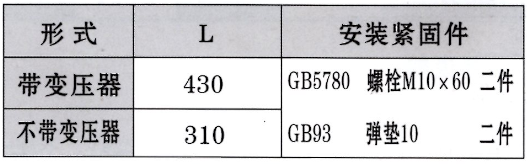

安裝附件
