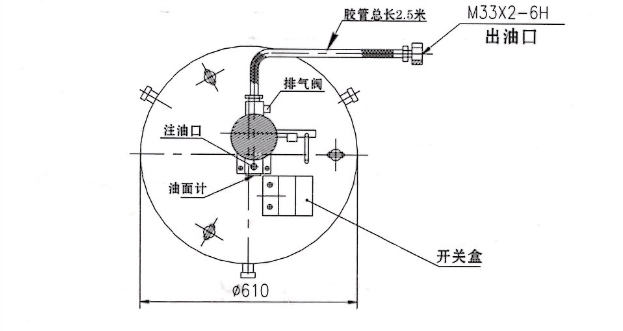

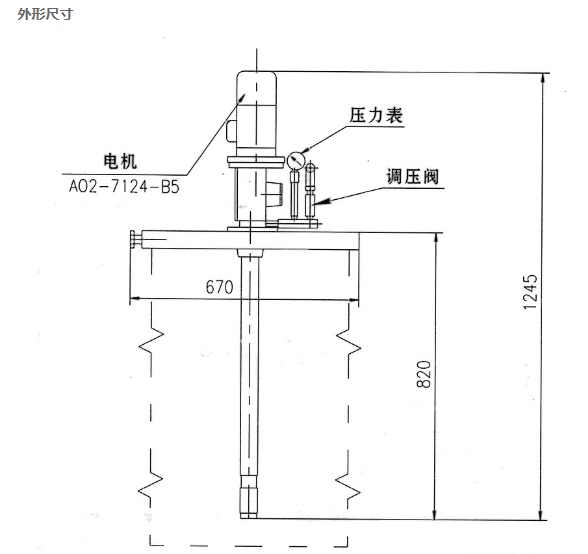

該泵為內藏式柱塞容積泵，采用蝸輪蝸桿減速傳動，減速箱體安裝于桶蓋上，出油口處設置有調壓安全閥和排氣閥及壓力表。

適用于干油集中潤滑系統中，用于向電動或手動潤滑泵貯油器內充填潤滑脂；可與相應的電控裝置連接實現自動補脂。

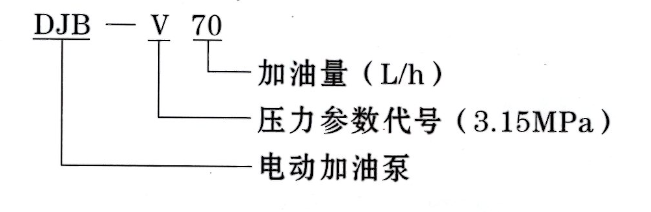

型號說明

使用說明：

1、建議按旋向箭頭方向接線旋轉。

2、使用的潤滑脂需要干凈、質地均勻，在規定牌號范圍內。

3、首次使用前應向減速箱內注入潤滑油（N220）至規定油面。

4、加油泵首次啟動后，應先打開放氣閥，正常出油后關閉。

5、不許在桶內無油脂的情況下空運轉。

動作說明：

由垂直安裝的電機經蝸桿帶動蝸輪回轉，在蝸輪端面上裝有偏心軸，通過曲柄連桿帶動柱塞上下往復運動，由活塞內部及管帽內單向閥的作用完成吸壓油過程，經輸油膠管向外輸送。
