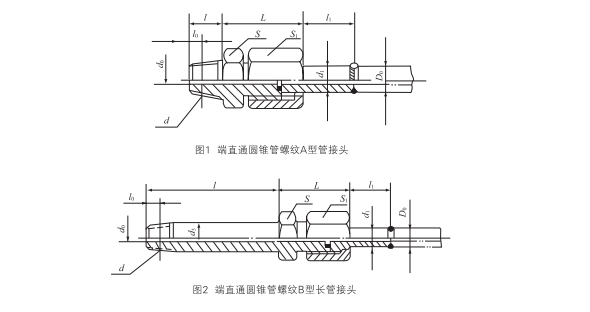

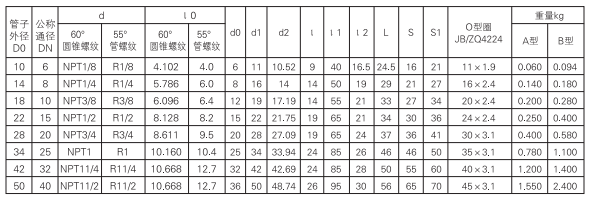

適用于以油為介質的管路系統用焊接式管接頭，公稱壓力為16MPa，工作溫度為-25～80℃，形式和尺寸見圖1 圖2和表1。

二、技術參數

1、公稱壓力為16MPa。
2、應用無縫鋼管的材料為15、20號鋼，精度為普通級。

三、外形尺寸

四、訂貨標記說明

1、管子外徑D0為10mm的焊接式端直通圓錐管螺紋A型管接頭；
　  管接頭10AJB/ZQ4399-97
2、管子外徑D0為10mm的焊接式端直通圓錐管螺紋B型長管接頭；
　  管接頭10BJB/ZQ4399-97
