• 焊接式管接頭(31.5MPa)

    焊接式管接頭(31.5MPa)

    產品介紹

    適用于以油為介質的管路系統用焊接式管接頭。公稱壓力為31.5MPa,工作溫度為-25~+80℃。

    焊接式端直通管接頭、焊接式端直通長管接頭、焊接式直通管接頭、焊接式直角管接頭,焊接式四通管接頭,焊接式隔壁直通管接頭、焊接式隔壁直角管接頭、焊接式分管管接頭、焊接式鉸接管接頭的型式和尺寸按圖1~圖10 和表1的規定。

    產品描述

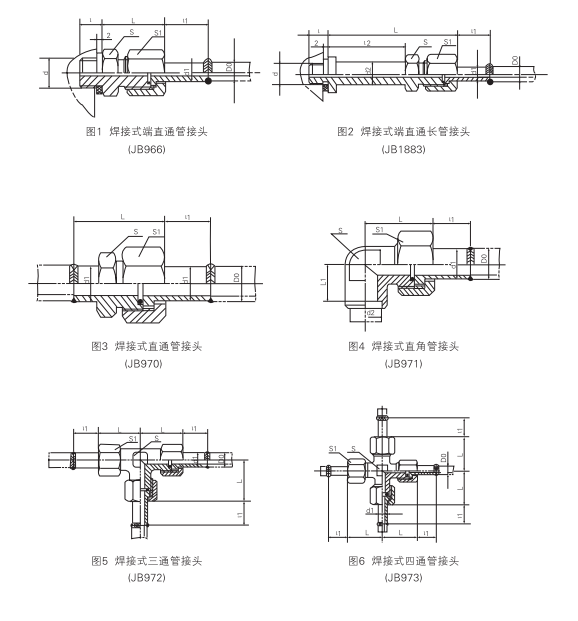

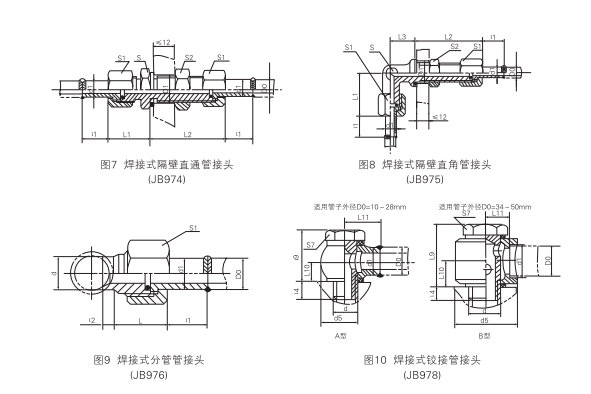

    二、結構形式

    啟東中德潤滑設備有限公司

    啟東中德潤滑設備有限公司

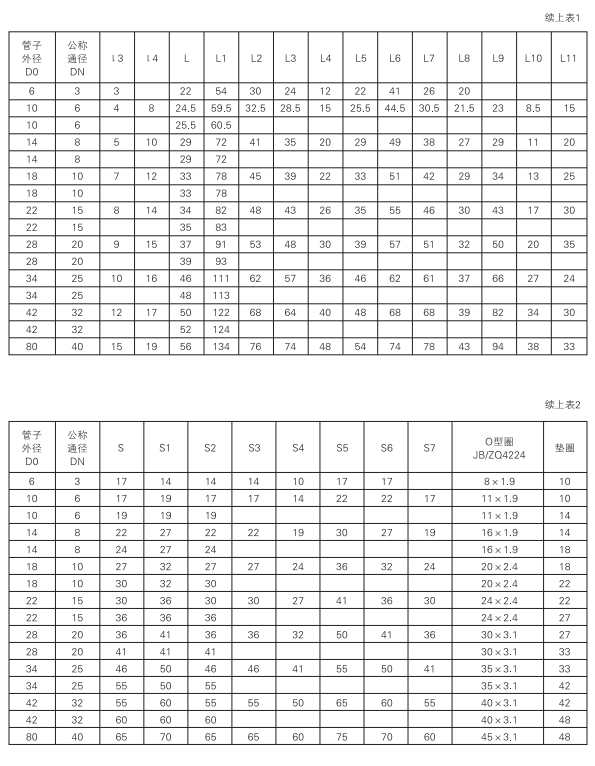

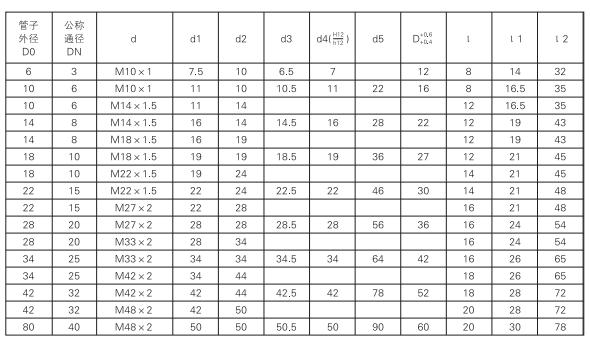

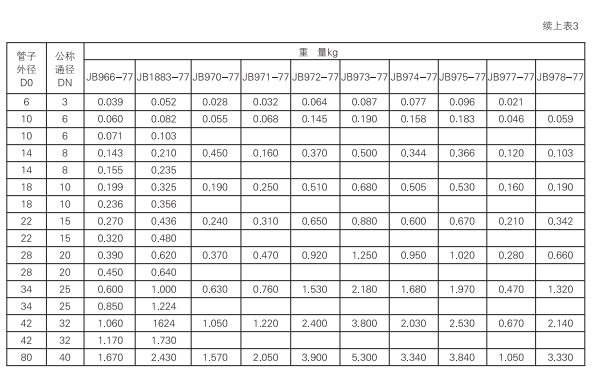

    三、外形尺寸

    啟東中德潤滑設備有限公司

    啟東中德潤滑設備有限公司

    啟東中德潤滑設備有限公司

    四、標記說明

    a、管子外徑D0為18mm、螺紋直徑d為22mm、螺距為1.5mm的焊接式端直通管接頭:
         管接頭 18-M22 × 1.5 JB/966-77
    b、管子外徑D0為18mm、螺紋直徑d為22mm、螺距為1.5mm的焊接式端直通長管接頭:
       管接頭 18-M22×1.5 JB/1883-77
    c、管子外徑D0為28mm的焊接式端直通管接頭:
       管接頭 28 JB970-77
    d、管子外徑D0為28mm的焊接式直角管接頭:
       管接頭 28 JB971-77
    e、管子外徑D0為18mm的焊接式三通管接頭:
       管接頭 18 JB972-77
    f、管子外徑D0為18mm的焊接式四通管接頭:
       管接頭 18 JB973-77
    g、管子外徑D0為28mm的焊接式隔壁直通管接頭:
       管接頭 28 JB974-77
    h、管子外徑D0為28mm的焊接式隔壁直通角管接頭:
       管接頭 28 JB975-77
    i、管子外徑D0為28mm的焊接式分管管接頭:
      管接頭 28 JB977-77
    j、管子外徑D0為28mm的A型焊接式鉸管接頭:
       管接頭 28A JB978-77
