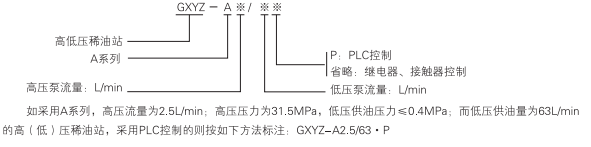

二、型號標注方法

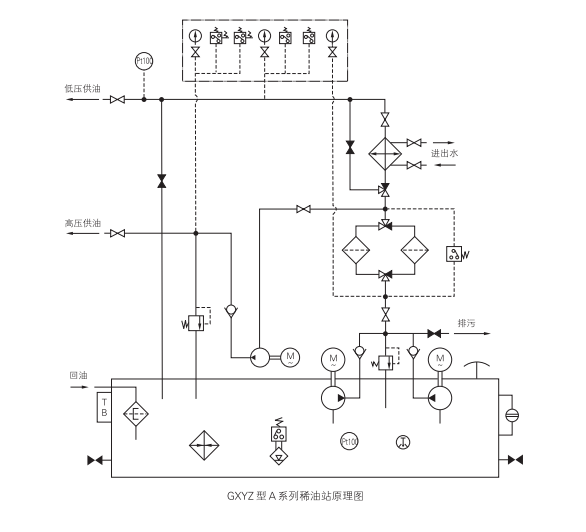

三、工作原理和結構特點

    本產品主要由油箱(其內裝有磁網過濾器)、低壓油泵裝置、高壓油泵裝置、雙筒網片式過濾器、手動高壓油泵、冷卻器、管道、閥門、儀表盤及電控柜等組成。

　　在主機啟動前，先啟動低壓泵，當低壓供油壓力正常后，啟動吸口聯于低壓管道上的高壓油泵，高壓油經高壓單向閥送往靜軸承，當高壓達 值使主軸浮起時，主機就可啟動、低速運行或停止；主機轉速正常后，就可以停止高壓泵(低速運行除外），但低壓油泵需要正常供油；低壓油泵從油箱吸油后經單向閥，雙筒網式過濾器、冷卻器后亦往靜軸承，維持主機正常供油；若主機停止后，尚要定時由高壓泵和低壓泵供油，則由時間繼電器進行控制向潤滑點斷續供油。

　　高、低壓力的具體數值分別由系統中的低壓安全閥和高壓溢流閥控制。

　　主機正常運行時，低壓泵一臺工作，一臺備用，若系統壓力下降到某值時，備用泵啟動投入運行，達到正常壓力時備用泵停止。若備用泵啟動后壓力仍下降到某一 低值時，就應發出報警訊號，考慮主機停車。

　　高壓柱塞泵有故障時，可由備用手動油泵供油。

　　過濾器置于冷卻器前，使粘度較小的油先通過過濾器，以升高過濾效果，過濾器一筒工作，一筒備用，由手動切換閥控制。

　　油箱油位過低過高時均由油位訊號器發訊，人工加油或停止加油。

　　回油油箱內設有磁網過濾器，能同時對油進行過濾和吸附油中鐵質微粒。

　　稀油站成套供貨時配有儀表和電控箱，以顯示運行參數和實現稀油站自控、手控或報警。

　　油箱上裝有電接點雙金屬溫度計，油溫低時發出信號，人工接通電加熱器，達到設定溫度時，自動切斷電加熱器。

　　供油口裝有電接點壓力式溫度計，根據供油溫度，調高低二個界限，用以控制冷卻器的使用與否。

GXYZ 型A 系列高(低)壓稀油站技術性能

四、外形尺寸

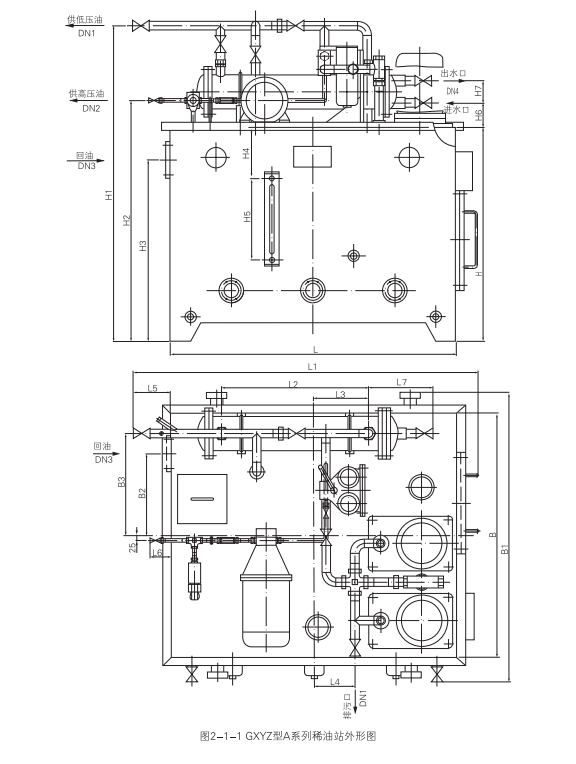

GXYZ 型A 系列稀油站外形尺寸

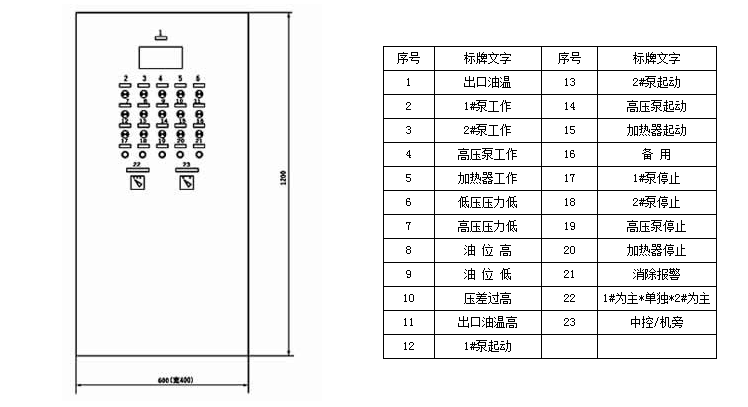

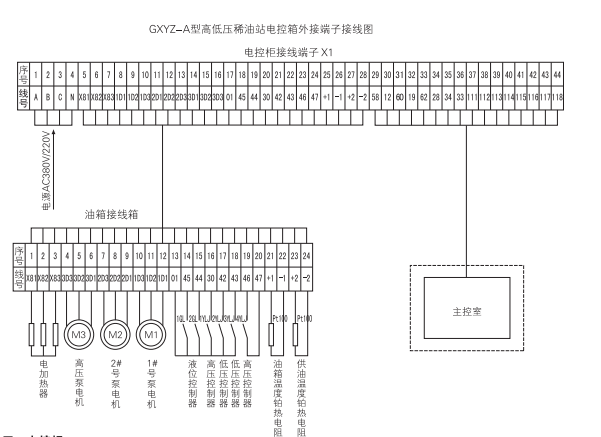

五、電控柜

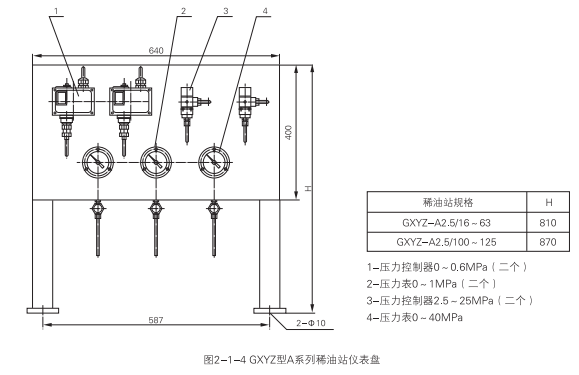

六、儀表盤
