GDR型雙高壓系列高(低)壓稀油站_高（低）壓稀油站_稀油潤滑部分_產品中心

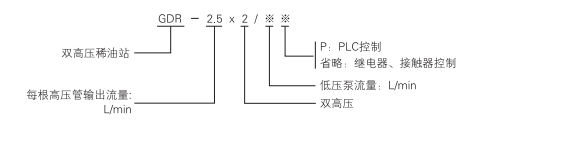

二、型號標注方法

啟東中德潤滑設備有限公司

三、工作原理與結構特點

雙高壓高(低)壓稀油站的主要特點為一套稀油站有二根高壓輸出管道，可滿足二個高壓潤滑點的需要，其他和普通高(低)壓稀油站相同。
每根高壓輸出管道均有壓力表和壓力控制器，以便控制每根高壓管道的壓力及觀察工況。
本產品組成部分也和普通高(低)壓稀油站相同；比它多一臺高壓油泵，二臺高壓油泵的吸口均聯于低壓泵的供油口；二臺高壓泵均啟動時，要從低壓供油口吸走5L/min的潤滑油，對低壓泵流量較小者，啟動高壓泵時低壓供油壓力可能會有所降低，對潤滑油均供向同一軸承的系統來說，軸承的潤滑油總量并未減少，不會影響對軸承的潤滑；但啟動高壓泵時，低壓壓力的降低可能造成備用低壓泵會臨時啟動，這種情況也不致影響潤滑系統的正常工作；但采用二低壓泵互相切換的備用工作方式時，可能工作泵停止后，備用泵流量仍不滿足要求時就不能使潤滑系統正常工作了；故選用較小流量低壓泵時應注意這一情況。

GDR型雙高壓系列高(低)壓稀油站技術性能

參數		型號	GDK-B2.5/16	GDK-B2.5/25	GDK-B2.5/140	GDK-B2.5/63	GDK-B2.5/80	GDK-B2.5/100
低壓系統	泵裝置型號		LBZ-16	LBZ-25	LBZ-40	LBZ-63	LBZ-100	LBZ-125
	流量L/min		16	25	40	63	80	100
	供油壓力MPa		≤0.4
	供油溫度℃		40±3
	電動機	型號	Y90S-4,V1		Y100L1-4,V1		Y112M-4,V1
		功率KW	1.1		2.2		4
		轉速r/min	1450		1440		1440
油箱容積m3			1.1		1.5		2.2
高壓系統	泵裝置型號		2.5MCY14-1B(二臺)
	流量L/min		2.5X2
	供油壓力MPa		31.5
	電動機	型號	Y112M-6 B35 (二臺)
		功率Kw	2.2
		轉速r/min	940
過濾精度m2			0.08~0.12
過濾面積m2			0.13		0.19		0.4
冷卻面積m2			3		5		7
冷卻水耗量			1	1.5	3.6	5.7	9	11.25
電加熱功率Kw			3 x 4		3 x 4		6 x 4
外形尺寸mm			2000x1240x1360		2100x1280x1385		2150x1440x1750
備注			全部過濾切換壓差為0.15MPa

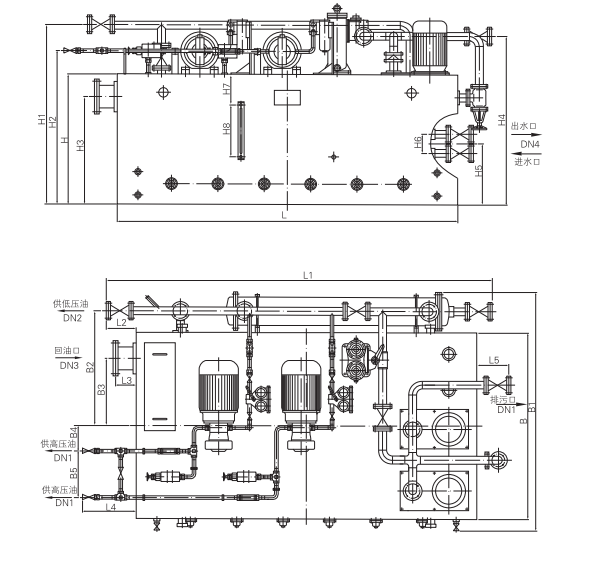

四、外形尺寸

啟東中德潤滑設備有限公司

型號	DN1	DN2	DN3	DN4	L	L1	L2	L3	L4	L5	L6	L7
GDR-B2.5/16	8	25	50	50	1600	2000	925	250	35	100	150	215
GDR-B2.5/25	8	25	50	50	1600	2000	825	250	35	100	150	215
GDR-B2.5/40	10	32	65	32	1600	2100	982	300	35	120	180	250
GDR-B2.5/63	10	32	65	32	1600	2100	982	300	35	120	180	250
GDR-B2.5/80	10	40	80	32	1700	2150	1282	305	40	150	200	405
GDR-B2.5/100	10	40	80	320	1700	2150	12820	305	40	150	200	405

型號	B	B1	B2	B3	H	H1	H2	H3	H4	H5	H6	H7	H8
GDR-B2.5/16	1100	1240	300	140	700	1360	1285	1200	120	350	115	80	590
GDR-B2.5/25	1100	1240	300	140	700	1360	1285	1200	120	350	115	80	590
GDR-B2.5/40	1200	1280	248	450	850	1385	1300	1225	180	360	150	110	710
GDR-B2.5/63	1400	1440	190	500	1050	1750	1640	1480	200	400	160	140	875
GDR-B2.5/80	1400	1440	190	500	1050	1750	1640	1480	200	400	160	140	875
GDR-B2.5/100	1400	1440	190	500	1050	1750	1640	1480	200	400	160	140	875

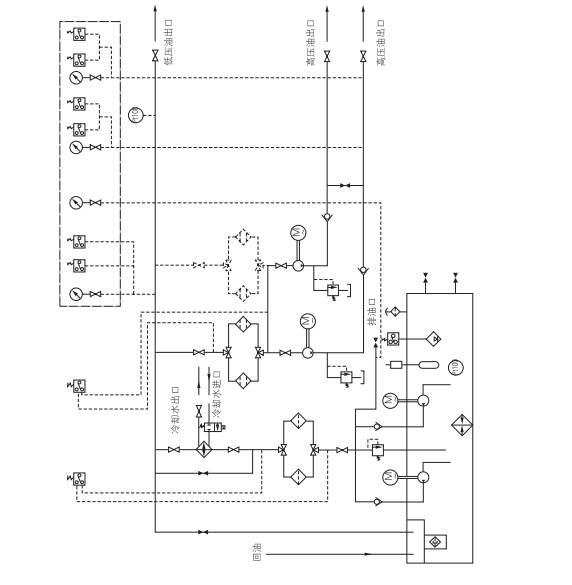

五、系統(原理)圖

啟東中德潤滑設備有限公司

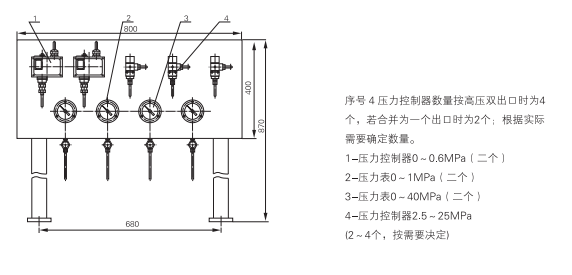

六、儀表盤

啟東中德潤滑設備有限公司

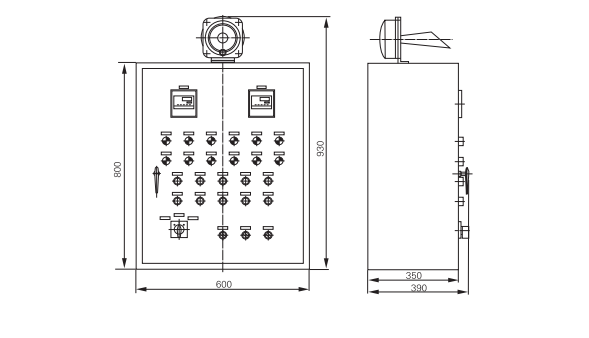

七、電控柜

啟東中德潤滑設備有限公司
