本產品適用于稀油潤滑系統中，其工作介質為汽輪機油、20～25號機械油及軋鋼機油,運動粘度等級為N22～N460(相當ISO VG22～VG460)。

稀油站的公稱供油壓力為0.63MPa；過濾精度0.08～0.12mm；冷卻水溫≤28℃；冷卻水壓力0.2～0.3MPa；換熱器進油溫度為50℃，溫降7～8℃；使用蒸汽加熱時蒸汽壓力為0.2～0.4MPa。

二、工作原理

工作時，油液由齒輪泵從油箱吸出，經單向閥、雙筒網式油濾器、列管式油冷卻器，被直接送到設備的潤滑點。油站的高供油壓力為0.4MPa，低供油壓力為0.1MPa，根據潤滑點的要求，通過調節安全閥確定使用壓力，當油站的工作壓力超過安全閥的調定壓力時，安全閥將自動打開，多余的油液即流回油箱。正常工作時，油泵一臺工作、一臺備用。有時設備耗油量由于某種原因需要增加時，則系統壓力下降，當降到調定值時，通過壓力控制器調節，備用泵自動開啟，與工作泵一起工作，直到壓力正常時，備用泵自動停止。若油壓繼續下降到另一調定值時，則通過另一壓力控制器調節，發出事故警報。

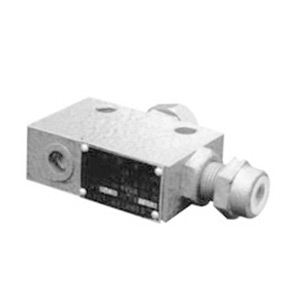

雙筒網片式油濾器的一組過濾濾芯工作，一組過濾濾芯備用，在進出口處接有差壓發訊器，當壓差超過0.15MPa(≥250L/min稀油站為0.15～0.1MPa)，人工切換，備用濾芯工作，取出原工作濾芯，清洗或 換濾片。
油站出油口接有壓力式電接點溫度計,根據供油溫度要求,調定高和低兩個界限。在低溫時,信號燈亮,人工開啟加熱器進行加熱,當油溫升至高點時,自動切斷加熱器,停止加熱；供油口溫度高時，報警并開冷卻器。
≥250L/min稀油站，采用蒸汽加熱油箱中的潤滑油，儀表盤尚多一檢測冷卻器進出水管壓差的儀表，其主要部件均另外裝于基礎上；而≤125L/min稀油站的全部部件都裝在油箱上，為整體式結構。

三、結構特點

a）設有備用油泵，可保障向潤滑點連續供油。
b）過濾器放在冷卻器之前，可升高過濾和通過能力； 適合較高粘度的潤滑介質。
c）采用雙筒式過濾器，可不停車進行濾芯的清洗和 換。
d）采用列管式油冷卻器，冷卻效果好，阻力小，便于維修。
e）回油設有磁網過濾，可吸附清除油液中鐵質微粒，保障油液清潔度及升高潤滑部件壽命。
f）配有儀表盤和電控箱，觀察運行參數方便，可實現自動控制和事故報警。

四、技術參數

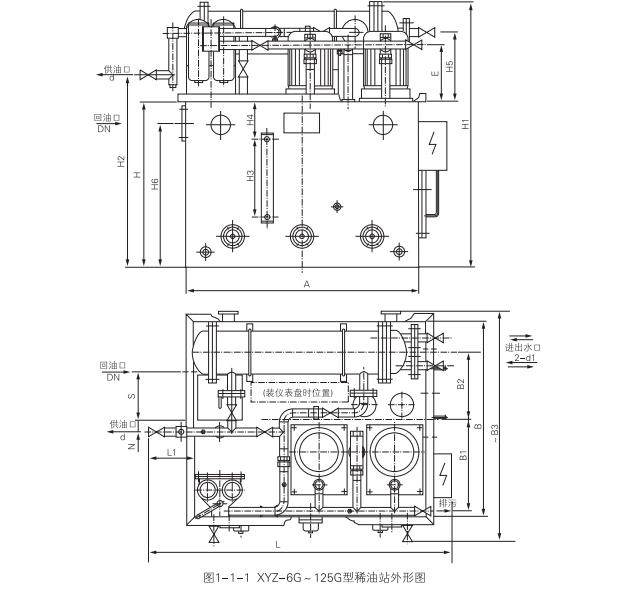

五、外形圖

六、外形尺寸

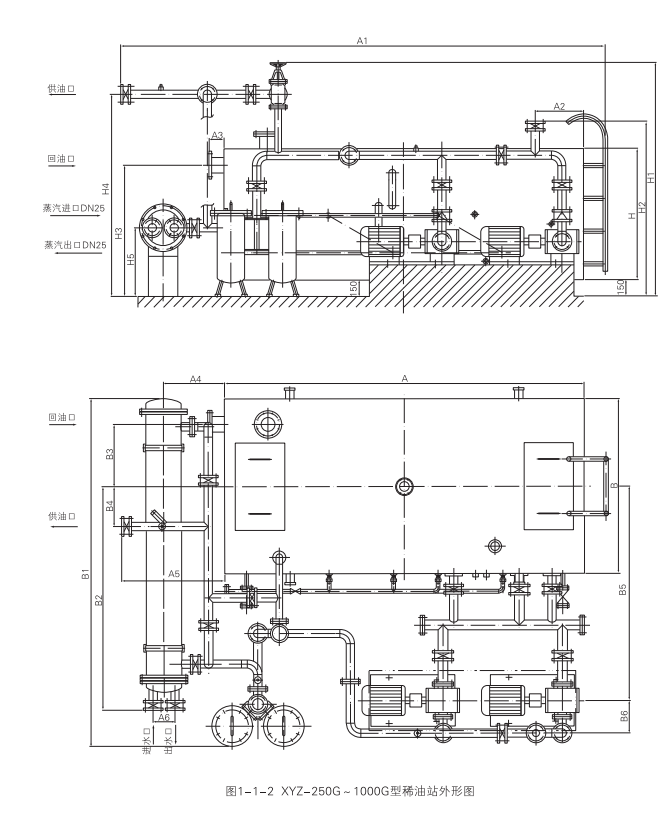

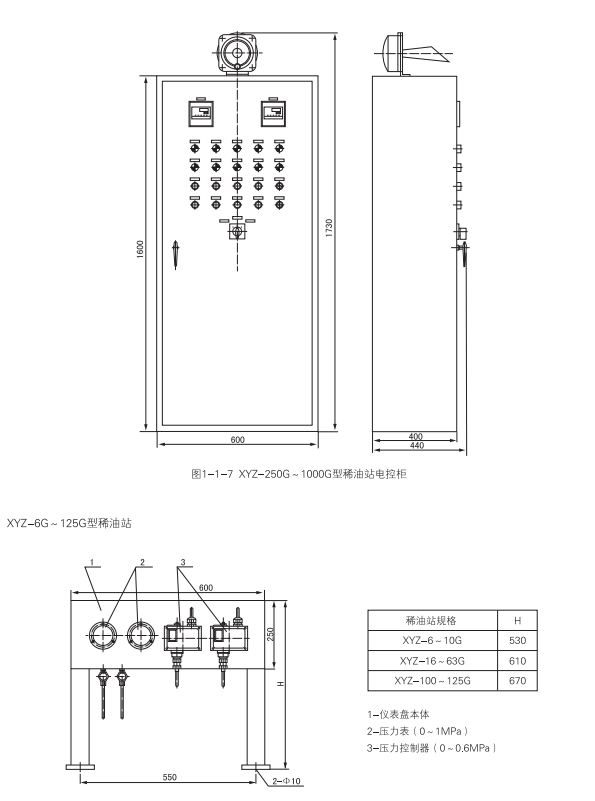

XYZ-250G～1000G 稀油站外形及安裝尺寸

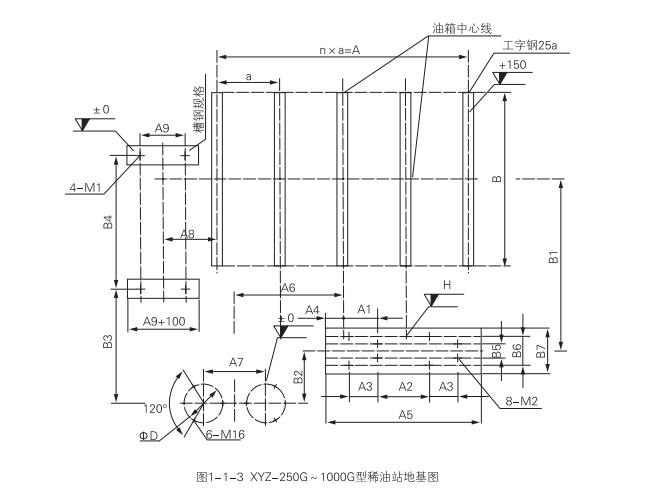

七、XYZ-250G～1000G稀油站地基尺寸

稀油站地基尺寸表

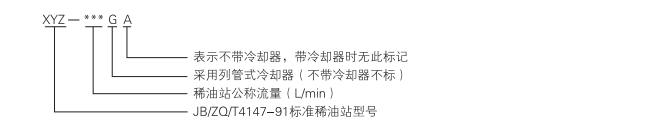

八、型號標注方法

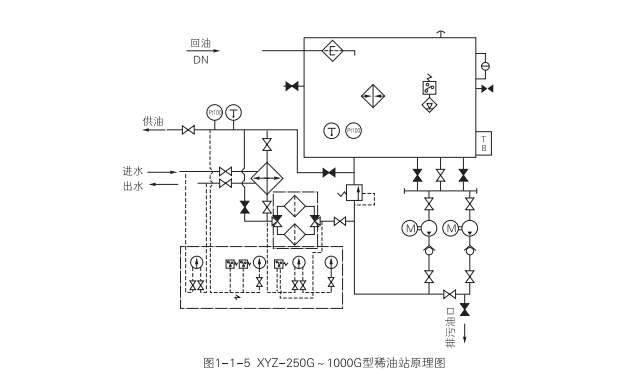

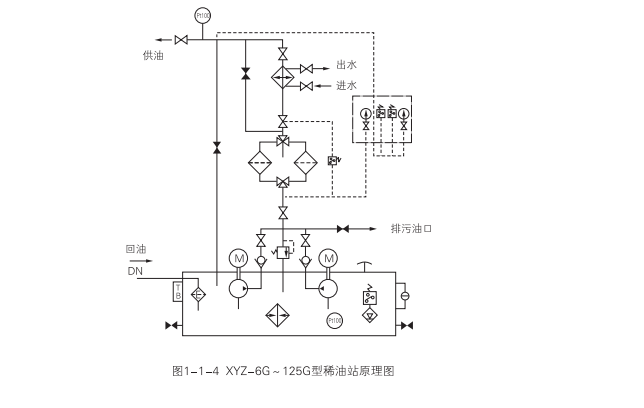

九、原理圖

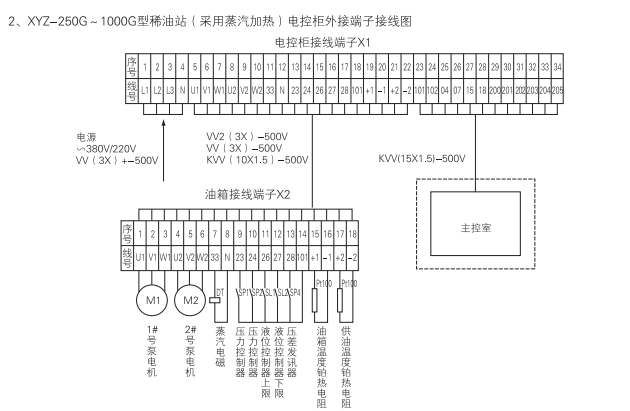

十、外部接線圖

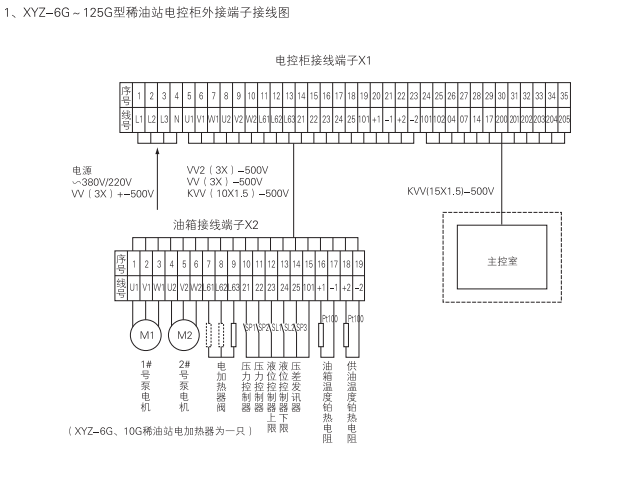

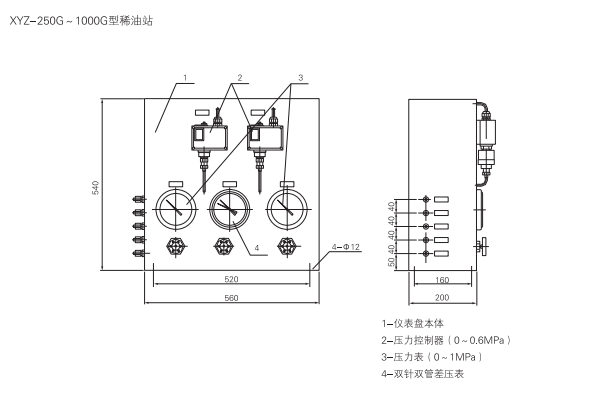

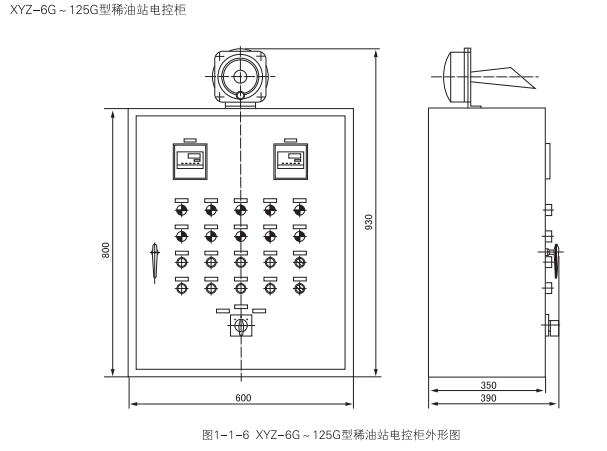

十一、電控柜、儀表盤

十二、訂貨說明

訂購公稱流量125L/min的稀油站標記為：

XYZ-125G型稀油站（JB/ZQ/T4147-91）

訂購公稱流量400L/min但不帶冷卻器的稀油站則作標記為：

XYZ-400A型稀油站（JB/ZQ/T4147-91）

2、若稀油站采用板式冷卻器，請在訂貨時注明，外形圖及地基尺寸（≥250L/min）需作相應改變。

3、本稀油站成套供應，含電控柜及儀表盤，如不帶電控柜或儀表盤，請在訂貨時說明。

4、標準稀油站電控柜采用繼電器控制，如要求PLC控制請在訂貨時說明。

5、標準稀油站的電機、電加熱器、檢測儀表、電器元件及控制柜等均不防爆，如有防爆等級要求，訂貨時請說明。

6、稀油站使用的潤滑油牌號和粘度、過渡精度盡量注明，其過濾精度超過標準范圍或對濾芯材質有特殊要求的，訂貨時也應說明。
