使用說明

　　請在流量250ml/min以下的系統中使用，嚴禁使用于高壓大流量系統。

工作原理

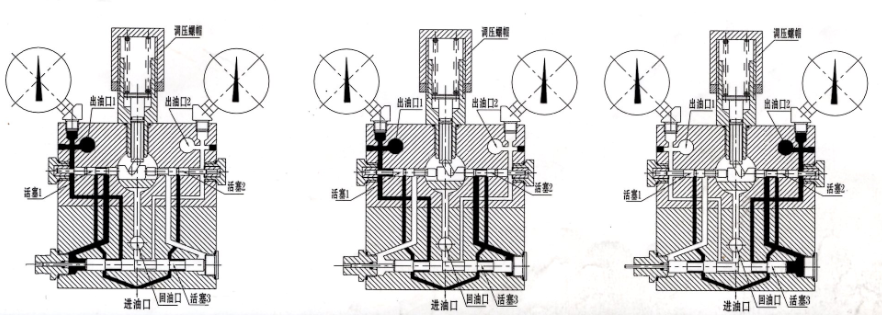

　　閥的油腔通道如圖1所示，此時調壓彈簧的作用力經撥塊作用在活塞l上使活塞l處于閥體左側。活塞l及活塞2兩端分別與出油口1及出油口2相通。壓力油從進油口進入活塞3的兩個腔，其中左邊腔中的壓力油經出油口l流出，同時壓力油經活塞l內腔道作用在活塞3左端，使活塞3處于閥體右側，此時活塞3右側與回油口相通。右邊腔內壓力油被活塞2封死。

　　當活塞l左端壓力（出口壓力）克服彈簧對活塞的作用力后，活塞l右移，同時活塞2右移（圖2）。當活塞l、活塞2移到閥體右端后，活塞3左側與回油口通；壓力油經活塞2內腔道作用在活塞3的右側，推動活塞向左移動到達閥體左側（圖3）。此時活塞3右腔內壓力油經出油口2流出，而左端的壓力油被活塞l封死。當活塞2右端壓力（出口壓力）克服彈簧對活塞的作用力后，活塞2左移，同時活塞l左移。當活塞l、活塞2移到閥體左端后，活塞3右側與回油口通，壓力油經活塞l內腔道作用在活塞3的左側，推動活塞3向右移動達閥體右側（圖1），完成一個工作循環。

　　如要檢測液壓換向閥的換向狀況，可以在閥上安裝換向發訊開關，將換向閥的換向訊號傳遞給電氣控制系統。在現場工作‘人員還可以通過觀察指示桿的動作來了解換向閥的工怍情況。

技術參數

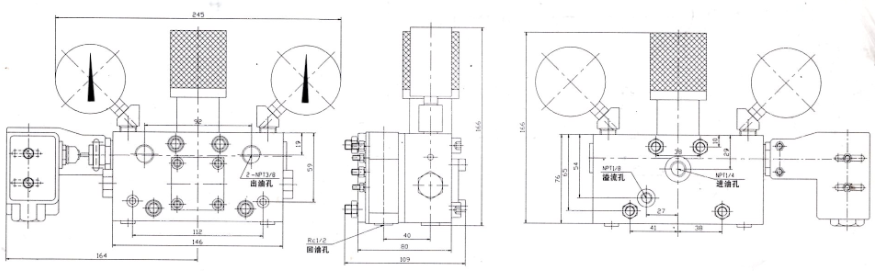

外形尺寸
